一句话版本#

Matrix Profile（MP）：对时间序列每个长度 $m$ 的滑动窗口，算出它与全序列所有其他窗口（排除自身附近）的最小 z-normalized 欧氏距离，得到一条与原序列几乎等长的「最近邻距离曲线」。曲线的最低点 = 模体（motif，有孪生兄弟的重复形态）；最高点 = Discord（全序列独一无二的异常段）。一次计算，同时回答「哪段历史重演过」和「哪段历史从未发生过」两个问题。

一、为什么技术形态挖掘需要一个「诚实的距离」#

「历史会重演」是技术分析的根基假设，但传统形态识别（头肩顶、杯柄、双底）有两个致命软肋：形态定义靠人眼和硬编码规则，以及没有任何统计意义上的可检索性——你说这是杯柄，我说是噪声，谁也说服不了谁。

Matrix Profile 把问题反过来：不预设任何形态库，直接问数据——这条序列里有没有两段子序列彼此异常相似？ 如果有，那就是数据自己承认的「重复形态」；如果某段子序列跟全序列任何别处都不像，那就是数据自己承认的「异常」。

形式化：给定序列 $x_1, \dots, x_T$ 和窗口长度 $m$ ，共有 $n = T - m + 1$ 个子序列。Matrix Profile 定义为

MP[i] = \min_{|j - i| > m/2} \; d\big(z(x_{i:i+m}),\; z(x_{j:j+m})\big)

其中 $z(\cdot)$ 是 z-normalization（减均值除标准差）， $d$ 是欧氏距离， $|j-i| > m/2$ 是排除区（exclusion zone）——不允许一个窗口跟只挪了一两步的自己匹配（否则所有 MP 值都趋近于 0，即所谓平凡匹配 trivial match）。同时记录 $MPI[i] = \arg\min_j$ ，即最近邻的位置。

二、MASS：单条查询的 O(n log n) 距离计算#

MP 的暴力计算是 $O(n^2 m)$ ，对日线级别尚可忍受，对 tick 级数据是灾难。第一块加速积木是 MASS 算法（Mueen’s Algorithm for Similarity Search）：query 与全序列所有窗口的 z-norm 距离，可以整体用 FFT 卷积一次算完。

关键恒等式：query $q$ 已 z-normalized 时，它与窗口 $x_{j:j+m}$ 的 z-norm 距离平方为

d^2(q, x_j) = 2m\left(1 - \frac{\langle q, x_{j:j+m}\rangle}{m \, \sigma_j}\right)

滑动点积 $\langle q, x_{j:j+m}\rangle$ 对所有 $j$ 就是一次互相关——FFT 干这个是 $O(T \log T)$ ；滑动均值方差用累积和 $O(T)$ 搞定：

import numpy as np
from numpy.fft import rfft, irfft

def znorm(a):
    s = a.std()
    return (a - a.mean()) / s if s > 1e-12 else np.zeros_like(a)

def mass(q, ts):
    """query q 对序列 ts 所有窗口的 z-norm 欧氏距离，O(T log T)"""
    m, T = len(q), len(ts)
    q = znorm(q)
    # 滑动均值 / 标准差（累积和技巧）
    cs, cs2 = np.cumsum(ts), np.cumsum(ts**2)
    s  = np.empty(T-m+1); s[0]  = cs[m-1];  s[1:]  = cs[m:]  - cs[:-m]
    s2 = np.empty(T-m+1); s2[0] = cs2[m-1]; s2[1:] = cs2[m:] - cs2[:-m]
    mu  = s / m
    sig = np.sqrt(np.maximum(s2/m - mu**2, 1e-18))
    # FFT 滑动点积
    L = 1
    while L < T + m: L *= 2
    dot = irfft(rfft(ts, L) * rfft(q[::-1], L), L)[m-1:T]
    d2 = 2*m*(1 - dot/(m*sig))
    return np.sqrt(np.maximum(d2, 0))

python

把 MASS 对每个窗口各调一次就得到完整 MP，总复杂度 $O(n \cdot T\log T)$ ——这正是 STAMP 算法。工业界主流的 STOMP 进一步利用相邻窗口点积的递推关系压到 $O(n^2)$ （无 log 因子、常数极小），GPU 版 SCAMP 已经处理过十亿级点的序列。研究用途上 stumpy 库一行 stumpy.stump(x, m) 全部搞定；本文为了展示机制，用上面 30 行裸 numpy 实现。

三、实验：3000 日合成价格上的完整复现#

实验设计刻意做成「有标准答案的考卷」：在纯随机游走（日波动 1%）里植入——

5 处相同模体：长度 120 日的三重震荡形态（ $0.12\sin(6\pi t)\sin(\pi t)$ 的 log 价格路径），叠加逐处不同的噪声（σ 从 0.004 到 0.012），位置 600 / 1100 / 1550 / 1900 / 2250；
1 处 Discord：闪崩叠加 chirp 扫频震荡（频率随时间连续变化，保证全序列找不到近似邻居），位置 2500。

对 log 价格跑 $m = 120$ 的完整 MP：

x = np.log(price)
w = 120
n = len(x) - w + 1
mp, mpi = np.full(n, np.inf), np.zeros(n, dtype=int)
excl = w // 2
for i in range(n):
    d = mass(x[i:i+w], x)
    d[max(0, i-excl) : i+excl+1] = np.inf   # 排除区
    j = d.argmin()
    mp[i], mpi[i] = d[j], j

motif_i, motif_j = mp.argmin(), mpi[mp.argmin()]   # 599, 1899
discord_i = mp.argmax()                             # 2555

python

结果：全部命中#

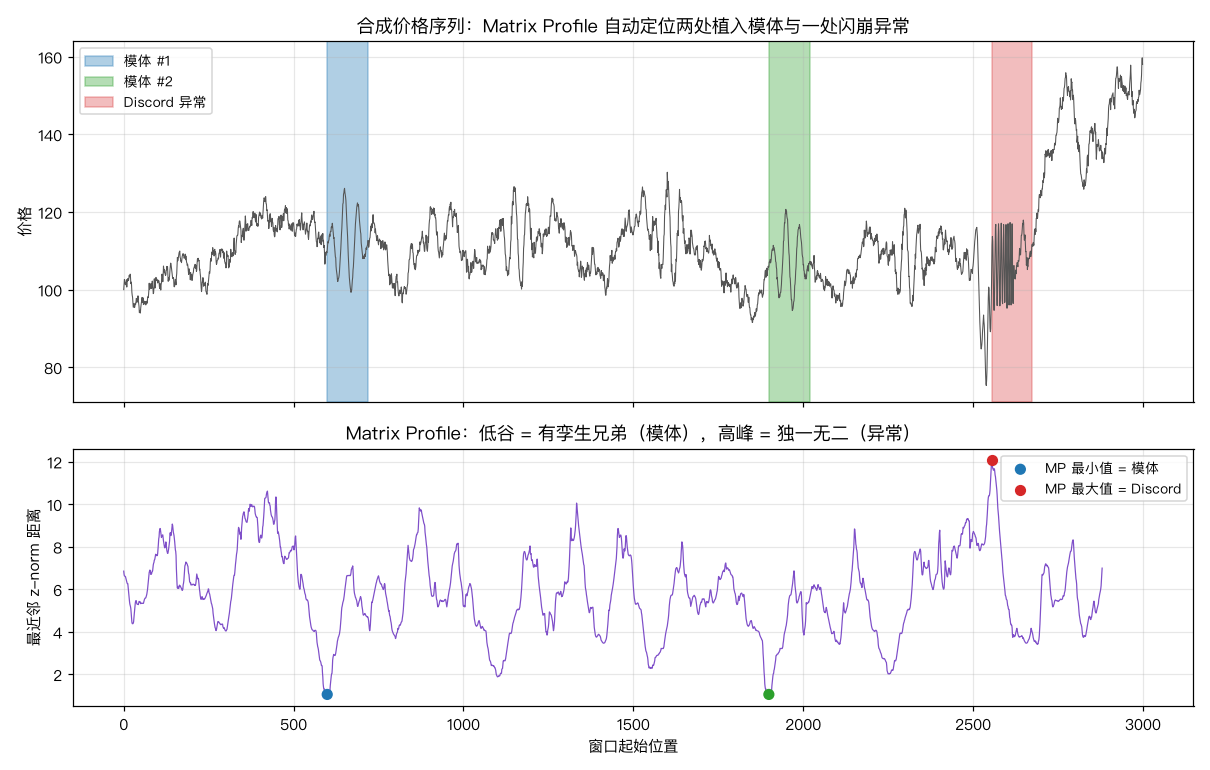

Top-1 模体对定位在 599 和 1899——对上植入位置 600/1900，z-norm 距离 1.06，而全序列 MP 的典型值在 5~8 之间。注意价格图上肉眼几乎看不出这两段有什么特别（它们叠加在完全不同的价格水平和局部趋势上），但 MP 曲线在五处植入点都砸出了深谷；
Discord 定位在 2555——落在植入异常区间 [2500, 2620] 内，MP 值 12.07 为全序列最大：这段闪崩+扫频形态在 3000 日里找不到任何近似邻居。

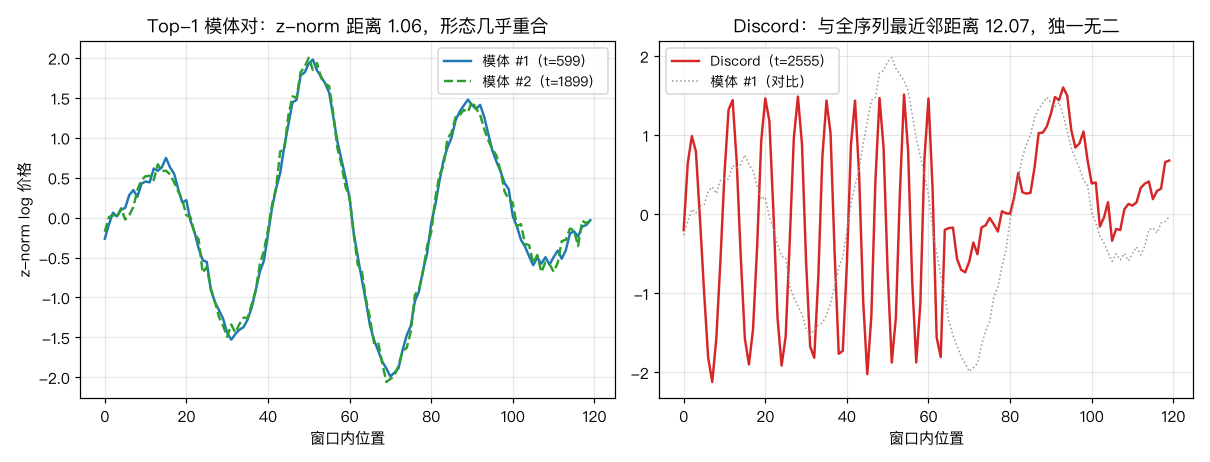

把两段模体 z-norm 后叠放，曲线几乎逐点重合——这就是距离 1.06 的直观含义。右图的 Discord 与模体形态毫无相似之处，其「独一无二」不是幅度大，而是形状在全序列中没有第二次出现。

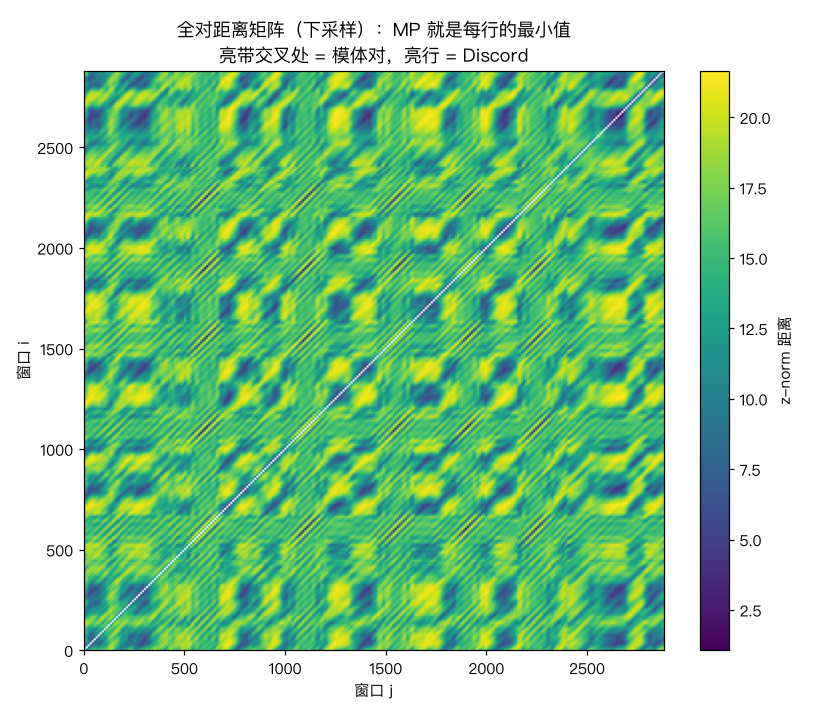

概念上 MP 就是 $n \times n$ 全对距离矩阵每行的最小值。热图（下采样）里模体对表现为对称的深色亮点簇，Discord 表现为整行整列都亮（跟谁都远）。MP 的空间优势正在于此：不存储 $O(n^2)$ 矩阵，只留每行最小值和位置， $O(n)$ 空间。

四、从挖掘到信号：模体匹配的事件研究#

发现模体只是第一步，量化研究者真正关心的是：形态出现后，价格接下来怎么走？ 把 top-1 模体作为 query，用 MASS 在全序列检索所有距离低于阈值的匹配（非重叠去重），对每次匹配结束时点做 60 日前向收益的事件研究，对照 400 个随机时点：

d_all = mass(x[motif_i:motif_i+w], x)
hits = []                                    # 贪心非重叠去重
for i in np.argsort(d_all):
    if d_all[i] > 5.0: break
    if abs(i - motif_i) < excl: continue
    if all(abs(i - h) > w for h in hits):
        hits.append(i)

H = 60
fwd = np.array([x[h+w : h+w+H] - x[h+w] for h in sorted(hits) if h+w+H < len(x)])

python

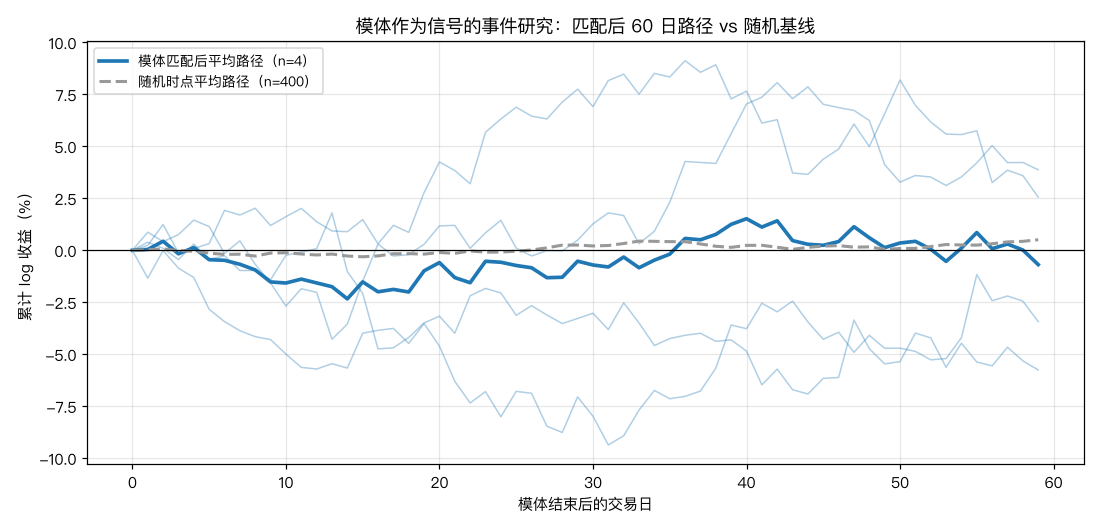

检索命中 4 处植入位置（600 附近作为 query 自身被排除区滤掉），匹配后平均路径与随机基线的差异——在这个合成实验里——在噪声带宽之内。这是刻意为之的诚实设计：植入的模体形态与其后的收益方向没有任何构造上的因果关联，所以事件研究「应该」测不出显著差异。「形态重复出现」与「形态有预测力」是两个完全独立的命题——MP 只负责回答第一个，第二个必须靠事件研究 + 显著性检验单独证明。真实数据上大量「模体交易」回测的伪显著，来自把这两步偷偷合并成一步。

五、三个坑：把 MP 用在金融数据上的注意事项#

坑一：z-normalization 抹掉幅度。 z-norm 让「涨 1% 的震荡」和「涨 20% 的震荡」只要形状相同就完全等价。这对形态检索是特性，对风险管理是 bug——一段温和盘整可能匹配上一段剧烈崩盘的形状。金融应用常见处理：对 log 收益序列（而非价格）跑 MP、或改用非归一化欧氏距离 / MPdist，取决于你想让「相似」的语义是什么。先想清楚语义，再选距离。

坑二：排除区与平凡匹配。 不设排除区，每个窗口的最近邻就是平移一步的自己，MP 恒为近零。惯例排除区是 $m/2$ ，但金融序列的强自相关（尤其低波动盘整段）会让相隔不远的窗口天然相似，实务上排除区放宽到 $m$ 甚至更大更稳妥。本文实验里 query 自身位置附近 60 个窗口全部被硬性排除。

坑三：窗口长度 $m$ 是唯一但关键的超参数。 $m$ 太短，所有窗口都像（z-norm 后短窗口的形状空间很小）； $m$ 太长，任何形态都独一无二。没有免费答案——stumpy 提供的 pan-matrix-profile（PMP）一次算完一段 $m$ 区间给你选；金融场景更常见的做法是让 $m$ 对齐经济含义：一个财报周期约 60 交易日、一个月约 21 日，让窗口语义先于统计。

六、MP 在量化管线里的合理位置#

用途	用 MP 的哪一端	对接的下游
形态字典构建	低谷（top-k motifs）	事件研究 / 形态特征工程
数据清洗	高峰（discords）	剔除坏 tick / 拼接错误 / 乌龙指
状态切换检测	FLUSS/FLOSS 弧曲线	regime 划分、样本分层
跨序列检索	AB-join（两条序列互查）	「今天的走势最像历史哪一天」

其中第二行常被低估：Discord 检测是 MP 在金融数据上最无争议的应用——不需要任何「形态有预测力」的信仰，独一无二的子序列大概率是数据错误或真实的极端事件，两者都值得人工看一眼。而第四行的 AB-join（用今天的近期走势去全部历史里找最近邻）就是「历史相似日」类研究的严格化版本，比拍脑袋选「相似K线」可复现得多。

七、结论#

机制层面：MP 用一条最近邻距离曲线同时编码模体与异常，MASS 的 FFT 恒等式把单查询压到 $O(T\log T)$ ，STOMP/SCAMP 把全量压到 $O(n^2)$ 小常数，工程上已是解决了的问题；
实验层面：3000 日合成序列上，5 处植入模体（含不同噪声水平）被 top-1 对精确命中（距离 1.06 vs 背景 5~8），chirp 型 Discord 被 MP 最大值一击定位，全对距离矩阵热图直观验证「MP = 每行最小值」；
信号层面：模体检索的事件研究显示匹配后路径与随机基线无显著差异——这正是实验设计的本意：MP 证明形态重复，不证明形态有用，后者必须独立检验；
实战层面：z-norm 的幅度盲区、排除区宽度、窗口长度三个坑各有明确处理方案；最稳妥的切入点是用 Discord 做数据质量监控，最有想象力的方向是 AB-join 做严格化的「历史相似期」检索。

参考文献#

Yeh, C.-C. M., Zhu, Y., Ulanova, L., et al. (2016). Matrix Profile I: All Pairs Similarity Joins for Time Series. ICDM 2016.
Zhu, Y., Zimmerman, Z., Senobari, N. S., et al. (2016). Matrix Profile II: Exploiting a Novel Algorithm and GPUs to Break the One Hundred Million Barrier. ICDM 2016.
Gharghabi, S., Ding, Y., Yeh, C.-C. M., et al. (2017). Matrix Profile VIII: Domain Agnostic Online Semantic Segmentation (FLUSS/FLOSS). ICDM 2017.
Zimmerman, Z., Kamgar, K., Senobari, N. S., et al. (2019). Matrix Profile XIV: Scaling Time Series Motif Discovery with GPUs (SCAMP). SoCC 2019.
Law, S. M. (2019). STUMPY: A Powerful and Scalable Python Library for Time Series Data Mining. Journal of Open Source Software, 4(39), 1504.
Mueen, A., Keogh, E., Zhu, Q., Cash, S., & Westover, B. (2009). Exact Discovery of Time Series Motifs. SDM 2009.
