Shapelet 形态特征：从时间序列里学出最有判别力的子形状

一句话版本#

Shapelet 是”从数据里学出来的技术图形”：给定两类时间序列，找到一段子形状，使得”序列到这段形状的最小距离”这一个数字就能最大程度区分两类。它把”头肩顶有没有用”从玄学辩论变成一个可以跑信息增益的监督学习问题。

从模体到判别形态：一个关键的世界观切换#

这个系列前面写过两个”找形状”的工具：Matrix Profile 找的是模体——序列里重复出现的形状；SAX 做的是检索——把形状变成字符串以便快速查找。它们有个共同点：无监督。它们回答”什么形状重复出现了”，但从不回答”什么形状有用”。

Ye 和 Keogh 在 2009 年提出的 shapelet 换了问题：假设你手里有带标签的序列——比如”这 120 天之后股价反转了”和”这 120 天之后什么都没发生”——哪一段子形状最能区分这两类？

这是一个本质不同的问题。模体发现找的是”出现频率高”的形状，shapelet 找的是”判别力强”的形状，两者可以完全不重合：市场里最常见的形态（盘整）恰恰是最没信息量的，而有判别力的形态可能整段历史只出现几十次。

技术分析教科书里的头肩顶、双底、旗形，本质上是人肉 shapelet——前人从记忆里归纳的”某形态之后常有某走势”。shapelet 框架把这个归纳过程算法化了：不预设任何模板，让数据自己说哪段形状有判别力，并且给出可检验的量化指标。

算法：距离特征 + 信息增益#

三个组件定义了 shapelet：

组件一：子序列到序列的最小距离。 给定候选形状 $S$（长度 $m$）和序列 $T$（长度 $L$），把 $S$ 沿 $T$ 滑窗，每个位置都做 z-normalize 后算欧氏距离，取最小值：

z-normalize（减均值除标准差）让匹配只看形状不看水平和幅度——和 SAX、Matrix Profile 的处理一致。这个最小距离就是序列 $T$ 在”形状 $S$“这个维度上的特征值：距离小 = 序列里某处出现过这个形状。

组件二：信息增益评价判别力。 把所有训练序列按 $d(T_i, S)$ 排成一条数轴（论文里叫 orderline），扫描每个分割点，计算按”距离 ≤ 阈值 / > 阈值”划分后标签的信息增益：

一个完美的 shapelet 会让所有正类距离都小、负类距离都大，一刀切开，增益等于标签熵本身。

组件三：搜索。 原始算法暴力枚举所有训练序列的所有子序列作为候选，对每个候选算全训练集距离再算增益，复杂度 $O(n^2 m^4)$——这是 shapelet 最大的工程痛点，后面细说。

整个框架的输出有两层用法：单个 shapelet + 阈值直接就是一个决策树桩分类器；多个 shapelet 的距离拼成特征向量（所谓 shapelet transform），可以喂给任何下游模型。

实验：从噪声里学出被埋住的 V 形#

构造一个金融味道的合成考卷：240 条长度 120 的价格片段（随机游走步长 0.45 + 加性噪声），一半（正类）在随机位置内嵌一个 24 点的 V 形恐慌-回补形态（急跌后超跌反弹），深度在 5~7 之间随机；另一半（负类）是纯随机游走。160 条训练、80 条测试。

关键设计：形态位置随机、深度随机、噪声独立——这正是全序列距离度量（比如欧氏距离 1NN）会失败、而 shapelet 的”滑窗最小距离”能处理的设定：两条都含形态的序列，在全序列尺度上可以毫不相似，因为形态出现在不同位置。

核心实现（搜索做了子采样加速——候选只从 30 条正类序列抽取、步长 4 粗扫、隔一条采样训练集，最后在全训练集上精调阈值）：

def znorm(v):
    return (v - v.mean()) / (v.std() + 1e-9)

def min_dist(series, cand):
    """序列到候选形状的最小 z-norm 距离"""
    m, c = len(cand), znorm(cand)
    return min(
        np.sqrt(np.mean((znorm(series[j:j+m]) - c) ** 2))
        for j in range(len(series) - m + 1)
    )

def info_gain(dists, labels):
    """orderline 上的最优分割信息增益"""
    order = np.argsort(dists)
    d, l = dists[order], labels[order]
    n, p = len(l), labels.mean()
    H = lambda q: 0. if q in (0., 1.) else -(q*np.log2(q)+(1-q)*np.log2(1-q))
    best = (0.0, None)
    for k in range(1, n):
        gain = H(p) - k/n*H(l[:k].mean()) - (n-k)/n*H(l[k:].mean())
        if gain > best[0]:
            best = (gain, (d[k-1] + d[k]) / 2)
    return best

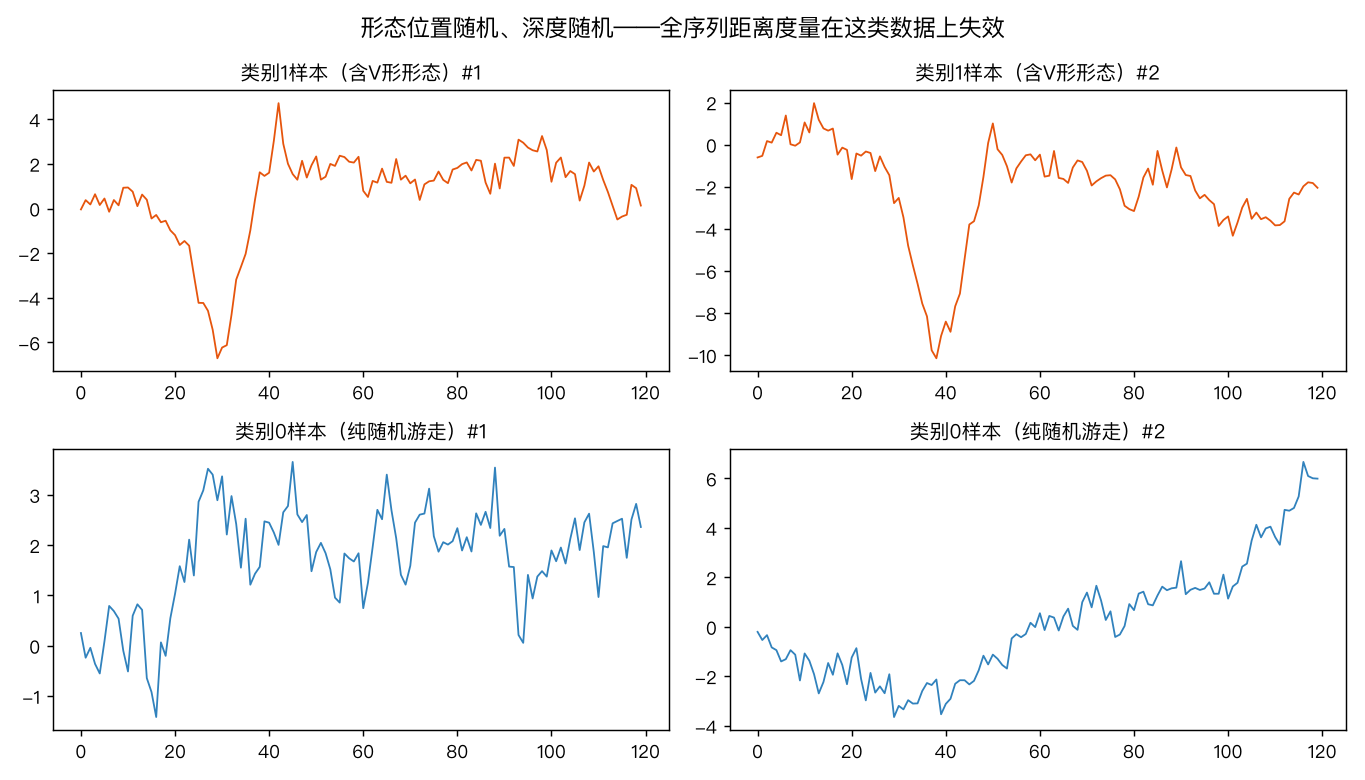

上图是两类各两条样本。V 形被随机游走的波动和噪声部分遮蔽，且每条的位置深度都不同——不知道答案的话，肉眼扫一眼很难总结出规律。

结果：一维特征做到 91% 准确率#

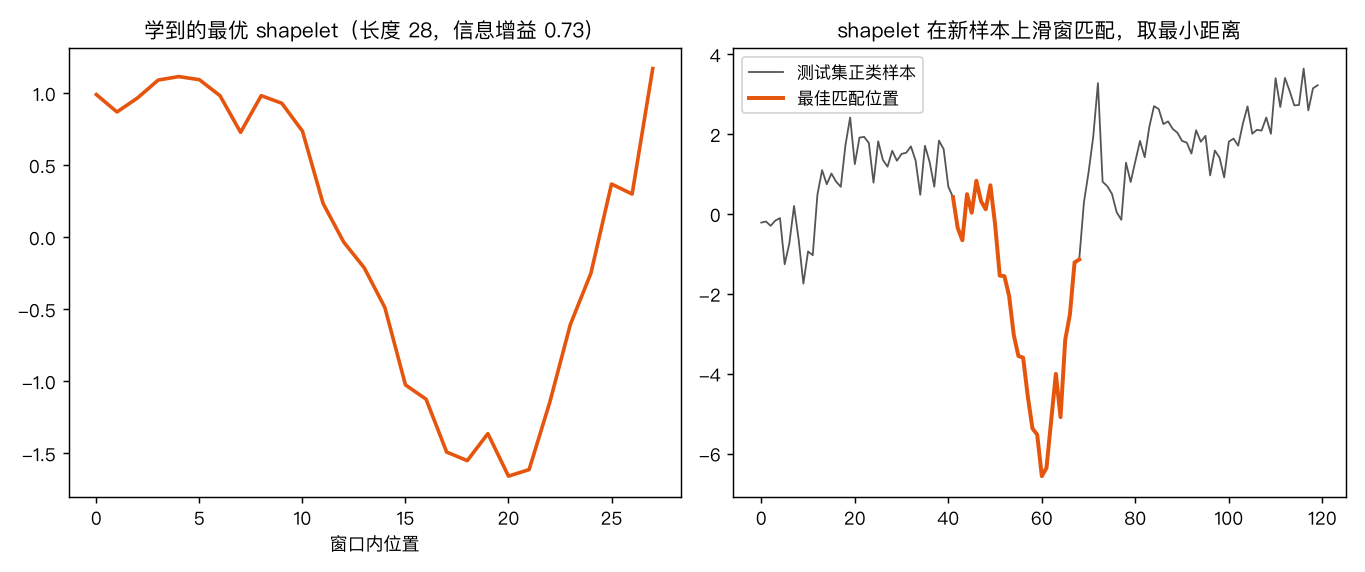

左图是搜索出的最优 shapelet（长度 28、全训练集信息增益 0.73）：算法在没有任何先验的情况下，还原了我们植入的 V 形——急跌段、拐点、回补段全部到位（两端多出的几个点是随机游走背景，无伤大雅）。右图展示它在一条测试集正类样本上的滑窗匹配：最小距离位置准确落在植入形态处。

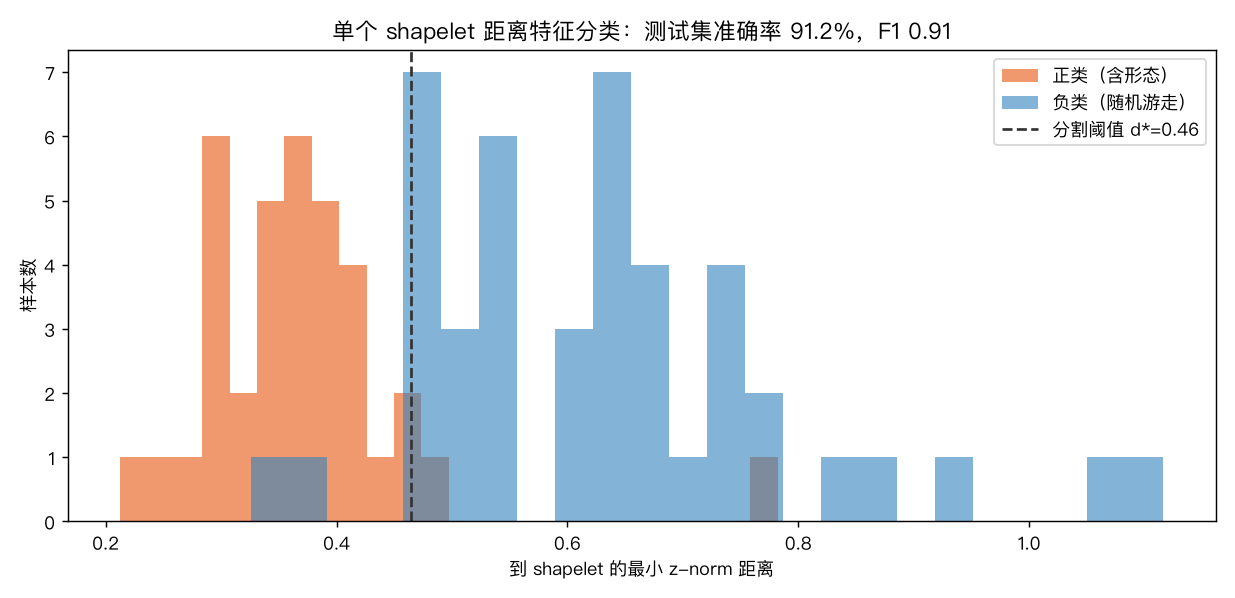

这是 shapelet 框架最漂亮的一张图：正类（含形态）到 shapelet 的最小距离集中在左侧低值区，负类（随机游走）在右侧，一条阈值线（d*=0.46）切开两个世界。测试集准确率 91.2%、精确率 0.87、召回率 0.94、F1 0.91——用的是一个特征、一个阈值。

对比一下这个结果的含金量：同样的数据喂给”全序列欧氏距离 + 1NN”会惨败（形态位置随机，全序列不对齐）；喂给深度网络也许能到类似准确率，但你得到的是黑盒，而 shapelet 给你的是一张可以贴在研报里的形状图——“模型认为有判别力的形态长这样，它在这条序列的这个位置匹配上了”。这种可解释性在需要向投委会解释信号来源的场景里是硬通货。

两类分布仍有重叠（F1 不是 1.00）——一部分负类随机游走碰巧走出了类 V 形轨迹，一部分正类的形态被特别不巧的噪声实现遮蔽。这不是缺陷，是贝叶斯误差的正确反映：合成世界尚且如此，记住这一点再看金融数据。

压力测试：判别力的信噪比边界#

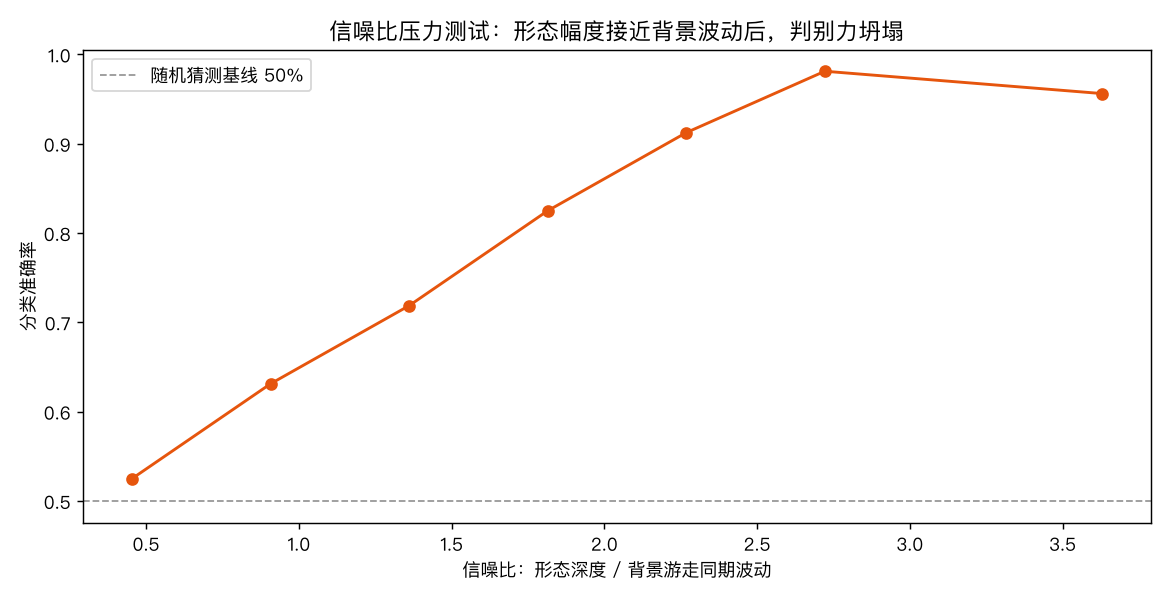

固定学到的 shapelet，把新数据里的形态深度从 8 降到 1（横轴换算成”形态深度 / 背景游走同期波动”的信噪比）：

• 信噪比 ≥ 2.3（深度 ≥ 5）：准确率 91%+ 高原；
• 信噪比 1.41.8（深度 34）：滑坡到 72%~83%；
• 信噪比 0.45（深度 1，形态幅度不到背景波动一半）：52.5%，几乎贴着随机猜测线。

这条曲线是给金融应用泼的第一盆预防性冷水：合成考卷里形态幅度是背景波动的两倍以上，而真实价格序列里，如果某个形态真有预测力，套利力量会把它的”深度”磨到和噪声同一量级——也就是曲线右端那个 52.5% 的世界。在日频 K 线上跑出 90% 的判别准确率，第一反应不该是庆祝，该是查泄漏。

与模体发现的分工：一张对照表#

三者是流水线关系而非竞争关系：MP/SAX 做无监督的形态盘点和快速检索，shapelet 在打好标签之后回答”这些形态里哪个真的和未来收益有关”。事实上 shapelet 搜索的加速方案之一就是先用 SAX 把候选子序列离散化去重（Rakthanmanon-Keogh 2013 的 Fast Shapelets 正是这么做的），把 $O(n^2m^4)$ 压到近似线性。

三盆冷水#

第一盆：暴力搜索贵到离谱，近似是必需品。 $O(n^2 m^4)$ 意味着 1000 条长度 250 的序列就足以让单机跑上几天。本文实验用了最朴素的子采样（30 条候选源、步长 4、半量训练集粗筛），生产级方案有三条路：Fast Shapelets 的 SAX 降维去重、Shapelet Transform 的早停剪枝、以及 Learning Shapelets（Grabocka 2014）干脆把 shapelet 当参数用梯度下降学——后者最快但放弃了”shapelet 一定是真实子序列”的性质，学出来的形状可能是不存在于任何样本里的”平均脸”，可解释性打折。

第二盆：金融标签又弱又漂移。 分类框架需要标签，而”未来 20 日收益为正/负”这种标签的类别重叠极其严重——同样的形态之后市场既可能涨也可能跌，贝叶斯误差本身就离 50% 不远。这和 UCR 时间序列分类基准（心电图、手势识别，贝叶斯误差接近零）有本质区别：在金融数据上 shapelet 准确率 55% 可能已经是真信号，91% 几乎必然是泄漏。更麻烦的是非平稳性——2015 年学出的判别形态到 2020 年可能失效，shapelet 需要滚动重学，而重学后形状变了，信号的经济含义解释也得跟着变。

第三盆：判别 ≠ 预测，样本内增益 ≠ 样本外 alpha。 信息增益是在训练集上算的，形态搜索空间巨大（所有序列的所有子序列），多重检验问题比因子挖掘还严重——候选形状动辄百万级，总有一些纯靠运气拿到高增益。Matrix Profile 那篇的事件研究结论在这里同样成立：证明形态能区分历史类别，和证明按它交易能赚钱，中间隔着成本、容量、时效三座山。最低要求是严格的时间外验证（训练期学 shapelet，之后的独立时段测），并对”跑了多少个候选”做显式的多重检验校正。

A 股实操注记#

• 标签构造：A 股用”未来 N 日超额收益”打标签时，须先剔除停牌与一字板区间——停牌复牌跳空会制造伪 V 形，一字板段的”形态”是制度产物不是市场行为；
• z-norm 的老问题：和 MP/SAX 一样，z-normalize 让 3% 的回调和 30% 的崩盘同形。若幅度有经济含义（对风险管理它当然有），应在 shapelet 距离特征之外并联一个幅度特征；
• 合理的期望：shapelet 在 A 股更现实的用法不是独立择时信号，而是给事件驱动或元标注（meta-labeling）体系提供一个可解释的形态特征——“当前走势与历史上有效反转前兆的距离”，作为二级模型的输入之一，和微观结构熵特征的定位一致。

完整代码骨架#

import numpy as np
rng = np.random.default_rng(2026)

# ---- 合成数据：正类在随机位置内嵌深度随机的 V 形 ----
L, shape_len = 120, 24
def v_shape(m, depth):
    half = m // 2
    return np.concatenate([np.linspace(0, -depth, half),
                           np.linspace(-depth, depth*0.3, m - half)])

X, y = [], []
for i in range(240):
    label = int(i < 120)
    s = np.cumsum(rng.standard_normal(L) * 0.45)
    if label:
        pos = rng.integers(10, L - shape_len - 10)
        s[pos:pos+shape_len] += v_shape(shape_len, rng.uniform(5, 7))
    X.append(s + rng.standard_normal(L) * 0.3)
    y.append(label)
X, y = np.array(X), np.array(y)
idx = rng.permutation(240)
X, y = X[idx], y[idx]
Xtr, ytr, Xte, yte = X[:160], y[:160], X[160:], y[160:]

# ---- 搜索（子采样加速）----
best = dict(gain=-1)
for si in rng.choice(np.where(ytr == 1)[0], 30, replace=False):
    for m in (16, 20, 24, 28):
        for start in range(0, L - m + 1, 4):
            cand = Xtr[si, start:start+m]
            d = np.array([min_dist(x, cand) for x in Xtr[::2]])
            g, thr = info_gain(d, ytr[::2])
            if g > best["gain"]:
                best = dict(gain=g, cand=cand)

# ---- 全训练集精调阈值 + 测试集评估 ----
d_tr = np.array([min_dist(x, best["cand"]) for x in Xtr])
_, thr = info_gain(d_tr, ytr)
d_te = np.array([min_dist(x, best["cand"]) for x in Xte])
acc = ((d_te <= thr).astype(int) == yte).mean()
print(f"test acc = {acc:.3f}")   # ≈ 0.912

小结#

1. Shapelet 把”技术图形是否有效”变成监督学习问题：特征是序列到子形状的最小 z-norm 距离，判别标准是信息增益，输出是一段看得见、画得出的形状。
2. 合成实验：位置随机、深度随机的 V 形被无先验还原，单特征测试集准确率 91.2%、F1 0.91——可解释性与判别力兼得，这是它对深度黑盒的差异化价值；残余误差是贝叶斯误差的正确反映而非缺陷。
3. 信噪比压力测试划出边界：形态幅度降到背景波动同量级时准确率坍塌到 52.5%。金融数据的真实信噪比就在曲线右端——55% 可能是真信号，91% 几乎必然是泄漏。
4. 与 MP/SAX 是流水线而非竞争：无监督盘点形态 → 有监督筛判别形态 → 时间外验证 + 多重检验校正。缺最后一步的 shapelet 研究，只是精致的曲线拟合。
